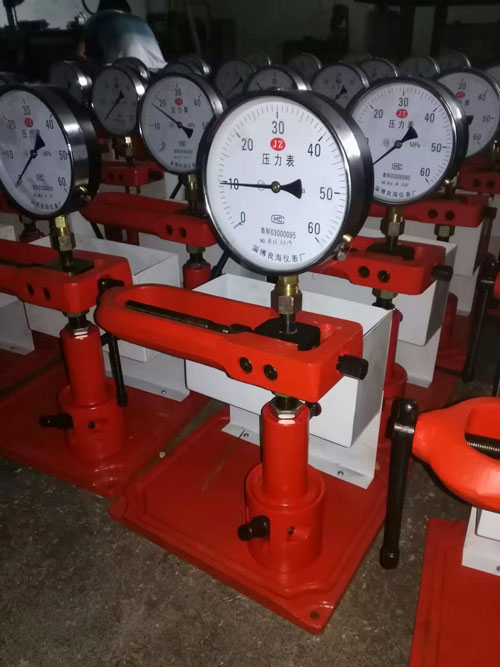

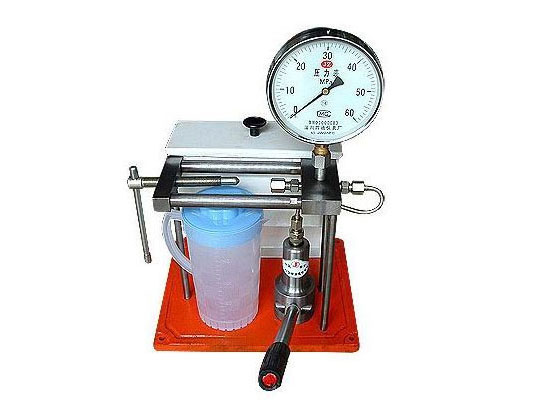

PG-60喷油嘴校验器

PG-60喷油嘴校验器

PG-60喷油嘴校验器

说明:

一、检测仪特点与用途

PJ-60型喷油嘴检测仪其特点是升压速度快,稳压性能好,结构合理,操作灵活,装夹方便,是用来检验和测定柴油机喷油器总成的喷油开启压力、雾化质量、喷油角度和针阀密封性的理想仪器。

二、主要技术参数

可试压力不超过 40Mpa

外形尺寸 320×300×500

(长×宽×高)

净重 20Kg

压力表量程 0~60Mpa

三、使用与调整

使用检测仪前应检查是否固定牢固,工作环境应清洁,检测仪特别是装夹喷油器的接头处应擦拭干净,然后加入沉淀48小时以上的0号轻柴油,严禁使用不合格的柴油。

1、喷油器总成开启压力试验

将三通放在支架中间,转动支架上的螺杆,旋上高压油管,将喷油器总成固定好,检察安装的密封性后,按动压力杆进性泵油,并看压力表,表针指示的高值即为该喷油器的开启压力,对无法使用的支架的固定的喷油器,可旋下右侧的螺塞,固定好喷油器总成后再试验。如开启压力超出规定的压力范围,则应调整喷油器的调压弹簧,直至符合要求为止。

2、喷油器总成喷射角度。喷油器开启压力调整好以后可进行喷射角度试验,在喷油器总成下面H 距处,放一张白纸或一张涂上黄油的铁丝布,然后泵油数次,待纸上能清楚地看到一个喷油圆圈或铁丝布上被冲成空的圆圈时,测量喷油器总成口至铁丝布(或白纸)的距离H和圆形的直径D,按下式计算喷油器喷雾角度a。

tg a/2=2H

3、雾化试验:

按动压力杆,使喷油器喷油,观察喷油器总成喷油雾化情况,喷雾油粒应细小,均匀,无肉眼能看到的油流,喷射完毕后喷油器无油滴留下或滴油现象。

四、维护保养

1、试验用油,须是经过48小时沉的0号轻柴油或试验油,加油时应用绸布过滤。

2、使用前应擦拭干净,用完后应照上防护罩。

3、转动螺杆固定喷油器总成时,螺杆不要用力过大,以免将丝烧坏。

4、应定期(半年)检验校正压力表。

5、未加油时,不能按动压力杆,以免损坏柱塞。

PG-60喷油嘴校验器

PG-60喷油嘴校验器 2018-8-1 本文被阅读 3566 次
