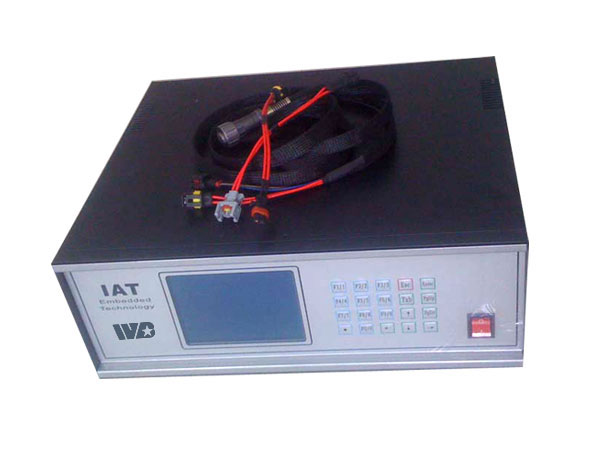

RAT共轨系统控制仪

说明：

高压共轨喷油系统测试仪的功能是模仿柴油机ECU(Engine Control Unit)，提供6个共轨喷油器、1个共轨高压泵的驱动控制信号，驱动共轨系统工作，驱动信号参数可以用户自行输入，便于维修人员对共轨高压泵和喷油器进行判断和修理。RAT高压共轨喷油系统测试仪与标准柴油高压喷射试验台联合工作，可以满足高压共轨系统及其部件的大部分维修要求。

产品特点如下：

(1) 驱动信号调制，以确保维修共轨高压泵电磁阀以及共轨喷油器的安全

(2) 通过设定高压泵驱动信号的占空比，可以调整高压泵的载荷以及油轨压力

(3) 喷油器驱动信号脉宽及频率可调，从而调整喷油量

(4) 仪器具有电磁阀驱动信号过流保护功能

(5) 实时测量油轨压力

产品功能如下：

(1) 高压油泵供油量测试

(2) 高压油泵供油压力测试

(3) 轨高压测试（耐压）

(4) 共轨喷油器供油量

(5) 共轨喷油器开启压力

(6) 共轨喷油器均匀性

(7) 共轨喷油器下限喷油量

(8) 共轨喷油器上限喷油量

(9) 同时可测量4-6只喷油器

(10) 喷油器快速磨合

(11) 高压油泵快速磨合

(12) 模拟实际工次进行测试

可测试泵：①BOSCH  CP1/CP2/CP3

可测试喷油器： ①BOSCH   ②DELPHI  ③DENSO

功能特征：

●集成油泵控制模块和一个喷油器控制模块

●油泵控制模块，包括2路独立控制的PWM输出，轨压传感器信号输入，新增同时驱动3个DRV阀的功能

●喷油器驱动模块，包括1路电磁线圈驱动输出和1路压电晶体驱动输出

●5.7"大屏显示，操控更方便，更直观

油泵控制

●可测试目标油泵产品

■ 博世（Bosch）

◆CP1泵

●带断缸阀型

●不带断缸阀型

● 带入口低压调节阀型

◆CP2泵

◆CP3泵

■ 德尔福（Delphi） CRSP 泵

■ 电装（Denso） HP3/HP4 泵

■ 西门子（Siemens） DCP 泵

● 有两路独立的用户自主调节的PWM驱动信号输出，适用于西门子DCP泵

● 新增的可同时驱动3路DRV阀的功能，由二路独立的PWM驱动信号驱动实现，通过测量不同转速，不同轨压下高压油泵的高压油流量测量，实现高压油泵供油能力的检测

●可监控油轨压力

●有基于软件的油轨过压保护功能

喷油器控制

●测试目标喷油器产品

■电磁线圈控制

◆高电压驱动

●博世（Bosch）喷油器

●电装（Denso）喷油器

◆低电压驱动

●德尔福（Delphi）喷油器

■压电晶体控制

◆西门子（Siemens）压电喷油器

■喷油频率和喷油脉宽可调

■驱动信号具备短路保护功能

●具有齐备的接插件
